بروتوكولات نقل البيانات

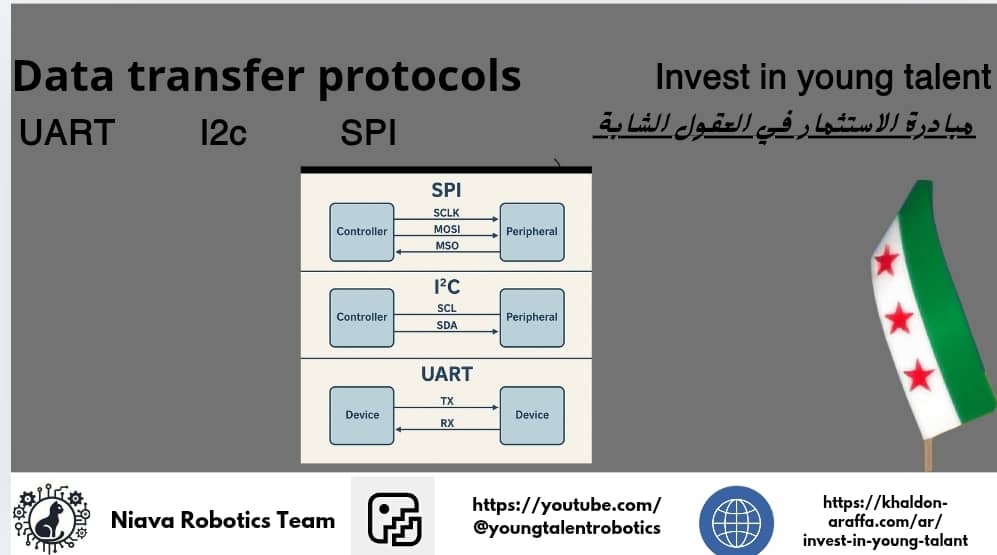

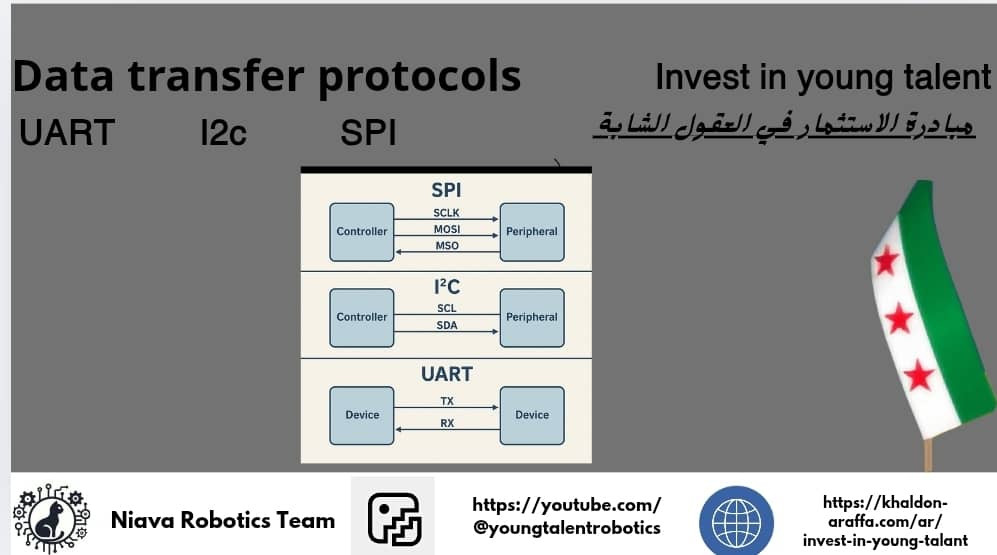

 في عالم الأنظمة المدمجة والروبوتات الحديثة، تعتبر القدرة على التواصل بين المتحكمات والمكونات الذكية هي قلب كل مشروع ناجح. من الحساسات الدقيقة إلى الشاشات عالية السرعة، ومن وحدات البلوتوث إلى الذاكرة الخارجية، كل جهاز يعتمد على بروتوكول اتصال فعال لضمان نقل البيانات بسرعة ودقة وموثوقية فالبروتوكولات الأكثر استخدامًا في هذا المجال هي UART, I²C و SPIفالبساطة والموثوقية لمسافات طويلة UART و الأسلاك القليلة وإمكانية توصيل عدة أجهزة I²C و السرعة العالية والدقة المثلى لنقل البيانات الكبيرة SPI.

بروتوكول I2C

 I2C (Inter-Integrated Circuit) هو بروتوكول تسلسلي (Serial Communication Protocol) اخترعته شركة Philips سنة 1982 فكرته تعتمد على خطين فقط:

المميزات العميقة والنادرة في I2C

1. نظام Multi-Master: ليس "ماستر واحد وبقية عبيد"، I2C يسمح بوجود أكثر من Master بنفس الوقت. إذا كان الأرسال مع بعض، البروتوكول فيه آلية Arbitration (تحكيم) تقوم بتحديد أي ماستر له الأولوية بدون تضارب . هذه الميزة نادرة و تدع I2C مناسب للأنظمة المعقدة.
2. الـ Clock Stretching: الأجهزة البطيئة ممكن توقف الماستر عن طريق إبقاء خط الساعة منخفض، هذه التقنية تقوم بالمحافظة على التزامن وبتمنع فقدان البيانات، وليس كل بروتوكول يدعم هذه المرونة.
3. Address Resolution Protocol (ARP): من الأشياء الأقل شهرة إن I2C عنده بروتوكول فرعي لإدارة العناوين التلقائية. يعني بعض الأجهزة تقوم "تفاوض" على العنوان إذا وجد فيه تضارب عناوين.
4. استخدامه في مجالات حساسة:

في الشاشات (Display Data Channel – DDC)، بروتوكول I2C هو اللي بيخلي الكمبيوتر يتعرف على نوع الشاشة ودقتها تلقائياً.

المميزات العميقة والنادرة في I2C

1. Start Condition: الماستر يسحب خط SDA لأسفل بينما SCL عالي → إشارة بدء.
2. Address Frame: الماستر يرسل عنوان الجهاز (7 أو 10 بت).
3. Read/Write Bit: يحدد إذا الماستر بده يقرأ أو يكتب.
4. ACK/NACK: الجهاز العبد يرد بإشارة تأكيد أو رفض.
5. Data Transfer: يتم تبادل البيانات بتات بتات.
6. Stop Condition: الماستر يرفع SDA بينما SCL عالي → إشارة انتهاء.

العيوب :

1. أبطأ من SPI لما تحتاج نقل بيانات ضخمة جداً.
2. طول الأسلاك محدود (عادة أقل من مترين بسرعات عالية).
3. احتمالية حدوث تضارب إذا ما تم إدارة العناوين بشكل صحيح.
4. أعماق بروتوكول I2C

بروتوكولات مبنية على I2C

• SMBus (System Management Bus): مستخدم بالـ PC لمراقبة البطارية، الحرارة، الفولتية.
• PMBus (Power Management Bus): للتحكم بمصادر الطاقة الذكية.
• DDC (Display Data Channel): بين الشاشة وكرت الشاشة عشان يعرف الـ EDID (الدقة، معدل التحديث).
• TWI (Two Wire Interface): نفس I2C لكن بمسميات مختلفة (مثلاً في AVR).

المزامنة والـ Clock Stretching بعمق

الأمان والمشاكل الواقعية

Noise Sensitivity: بما إنه خط واحد مش تفاضلي مثل CAN، ممكن يتأثر بالتشويش (EMI). لذلك يستخدم بكثافة داخل البوردات، مش بالكابلات الطويلة.
Bus Lockup: إذا Device عمل Hold دائم على SDA → الباص كله يتجمد.
الحل: Reset الـ Slave.
أو فصل SDA/SCL لحظياً عبر MOSFET Switch

تطبيقات متقدمة نادرة

• Memories: EEPROM و RTC (ساعة حقيقية) كلها مبنية على I2C.
• Multi-Sensor Fusion: الروبوتات بتوصل IMU، Magnetometer، Barometer بنفس الباص وتقرأ الكل بشكل متزامن.
• Configuration Chains: المعالجات الحديثة بتبرمج شرائح أخرى (مثل Power Regulators) عبر I2C مع بداية التشغيل.

اتجاهات حديثة

• أسرع (حتى 12.5 Mbps).
• أقل استهلاك طاقة.
• متوافق مع الأجهزة القديمة.
• يحل مشاكل Arbitration و Addressing

تجربة عملية بسيطة:

#include <Wire.h>
#include <Adafruit_BMP280.h>

Adafruit_BMP280 bmp;

void setup() {
  Serial.begin(9600);
  Wire.begin();
  if (!bmp.begin()) {
    Serial.println("Could not find BMP280 sensor!");
    while(1);
  }
}

void loop() {
  Serial.print("Temperature = ");
  Serial.print(bmp.readTemperature());
  Serial.print(" *C | Pressure = ");
  Serial.println(bmp.readPressure());
  delay(1000);
}

استخدم هذا الكود في Adruino لتجربة بروتوكول I2C.

ستحتاج الى:

• حساس حرارة/ضغط (مثل BMP280 – يدعم I²C و SPI)
• شاشة OLED صغيرة (I²C أو SPI)
• أسلاك توصيل (Jumper Wires)
• مقاومات Pull-up (2.2kΩ – 10kΩ) لو استخدمنا I²C على Arduino

التوصيل:

BMP280 أو OLED:
SDA → A4 (Arduino) / GPIO 2 (Raspberry Pi)
SCL → A5 (Arduino) / GPIO 3 (Raspberry Pi)
VCC → 3.3V / 5V
GND → GND
استخدم مقاومات Pull-up على SDA و SCL إذا لزم الأمر

ملاحظة عملية:

يمكن توصيل OLED بنفس SDA/SCL لعرض البيانات مباشرة.

يمكن تجربة عدة أجهزة على نفس الخطين لمشاهدة عمل I²C Multi-Device.

بروتوكول UART

RX: لاستقبال البيانات من المرسل الآخر.

هيكل الفريم Frame Structure

كل بايت بينقل ضمن "فريم":

• Start Bit (دائماً 0) → إشارة بداية.
• Data Bits (5–9 عادة) → محتوى البيانات.
• Parity Bit (اختياري) → لاكتشاف الأخطاء.
• Stop Bit(s) (عادة 1 أو 2) → إنهاء الفريم.

السرعة والتزامن

بعض الـ UART تدعم Auto-Baud Detection: بتتعلم السرعة من أول بايت مستلم.

المميزات العميقة

يدعم Full-Duplex حقيقي، مو مثل I²C اللي Half-Duplex.

القيود

غير مناسب لعدد كبير من الأجهزة بدون وسيط.

تطبيقات عملية واقعية

• Debugging: أغلب الميكروكنترولرات (Arduino, STM32, Raspberry Pi) تستخدم UART لعرض Logs.
• GPS Modules: تستعمل UART لإرسال البيانات (NMEA Sentences).
• Modems: قديمًا (AT Commands).
• Bluetooth HC-05 / ESP8266: واجهتها الأساسية UART.

مستويات أعمق (Industrial UART)

LIN Bus: في السيارات، مبني فوق UART لكنه يضيف Addressing وتوقيت مضبوط.

المقارنة مع I²C و UART

الفلسفة وراء UART

الميزات العملية

1. Full-Duplex حقيقي: إرسال واستقبال بنفس الوقت.
2. Latency قليل: ما في Arbitration أو Addressing مثل I²C.
3. مناسب للـ Debugging: أي متحكم عنده UART → بسهولة بتشبكه على Serial Monitor.

العيوب

1. لا يوجد Addressing داخلي → يجب إضافة بروتوكول أعلى (مثلاً MODBUS).
2. يدعم جهازين فقط (Point-to-Point) إلا إذا استخدمت RS-485 أو Multiplexer.
3. حساس جدًا لعدم تطابق البود ريت أو التشويش.

تطبيقات متقدمة

• GPS Modules: تبعث جمل NMEA عبر UART.
• Bluetooth HC-05/HC-06: التواصل الأساسي UART.
• ESP8266/ESP32: في البداية بيتبرمجوا عبر UART.
• Modbus RTU (صناعي): بروتوكول صناعي مبني على UART/RS-485.
• Bootloaders: معظم الميكروكنترولرات تنزل برامجها عبر UART.

تجربة عملية بسيطة:

void setup() {
  Serial.begin(9600); // ضبط سرعة البود
}

void loop() {
  Serial.println("Hello UART!");
  delay(1000);
}

Arduino RX → إذا أردنا جهاز آخر للتبادل

ملاحظة عملية:
استخدمي Serial Monitor على Arduino IDE لمشاهدة البيانات.
يمكن ربط Arduino بـ GPS Module أو Bluetooth Module عبر نفس UART لقراءة بيانات فعلية.

بروتوكول SPI

اخترعته شركة Motorola في الثمانينات، واليوم هو العمود الفقري للتواصل بين المتحكمات والذاكرات، الشاشات، الـ ADC/DAC، وحتى أجهزة الاستشعار عالية الدقة.

ما هو SPI؟

يعتمد على مبدأ Master–Slave: جهاز واحد Master يتحكم بالساعة، وبقية الأجهزة Slaves.

خطوط SPI الرئيسية

• MOSI (Master Out Slave In): بيانات من الماستر للعبد.
• MISO (Master In Slave Out): بيانات من العبد للماستر.
• SCLK (Serial Clock): خط الساعة من الماستر.
• SS/CS (Slave Select / Chip Select): خط اختيار العبد (Active Low).
• في نظام فيه عدة أجهزة، كل Slave يحتاج خط CS خاص به.

بنية الإطار (Frame Format)

النقل يتم Full-Duplex: بنفس الوقت اللي الماستر يرسل فيه بت، يستقبل بت من الـ Slave.

السرعة (Speed)

لذلك يُستخدم مع الذاكرات (Flash, EEPROM)، شاشات TFT، وحساسات دقيقة.

المميزات العميقة لـ SPI

مرونة: يدعم أي طول بيانات (8، 16، 32، حتى Streams).

العيوب

لا يوجد آلية كشف أخطاء مدمجة (لا Parity ولا ACK/NACK).

تطبيقات عملية

• الذاكرة (Memory): EEPROM, Flash, SD Cards كلها تشتغل على SPI.
• الشاشات: OLED, LCD, TFT.
• الـ ADC/DAC: للتحويل السريع بين Analog ↔️ Digital.
• الحساسات عالية الدقة: مثل Gyroscopes, Accelerometers, Temperature Sensors.
• المودمات والـ RF Modules: مثل nRF24L01, LoRa.

 الأعماق الفيزيائية

إشارات SPI عادة Push-Pull، يعني الماستر يقدر يرفع ويخفض الجهد.
ما يحتاج Pull-up Resistors مثل I²C.
الاستهلاك أعلى مع السرعات العالية (لأن كل تغيير على الساعة يستهلك شحن/تفريغ).
التداخل (Crosstalk) ممكن يسبب مشاكل بسرعات >20 MHz، لذلك لازم نستخدم مسارات قصيرة + Ground Planes.

توسعات SPI

Dual SPI: مثل QSPI لكن بخطين.

مقارنة عميقة مع I²C و UART

نصائح عملية للمهندسين

• لاختيار البروتوكول المناسب:

• التوصيل الفيزيائي:

تجربة عملية بسيطة:

#include <SPI.h>
#include <Adafruit_BMP280.h>

#define BMP_CS 10
Adafruit_BMP280 bmp(BMP_CS); // SPI mode

void setup() {
  Serial.begin(9600);
  if (!bmp.begin()) {
    Serial.println("BMP280 SPI not detected!");
    while(1);
  }
}

void loop() {
  Serial.print("Temperature = ");
  Serial.print(bmp.readTemperature());
  Serial.print(" *C | Pressure = ");
  Serial.println(bmp.readPressure());
  delay(1000);
}

استخدم هذا الكود في Arduino لتجربة بروتوكول  SPI.

ستحتاج الى:

• حساس حرارة/ضغط (مثل BMP280 – يدعم I²C و SPI)
• شاشة OLED صغيرة (I²C أو SPI)
• أسلاك توصيل (Jumper Wires)
• مقاومات Pull-up (2.2kΩ – 10kΩ) لو استخدمنا I²C على Arduino

التوصيل:
SCK → SCLK Arduino
SDI → MOSI Arduino
SDO → MISO Arduino
CS → أي Pin Digital (مثلاً D10)
VCC & GND كما سابقاً

ملاحظة عملية:
SPI أسرع من I²C → يمكن قراءة بيانات الحساس بسرعة أعلى.
إذا وصلنا أكثر من SPI Slave، لكل واحد نستخدم CS مختلف.
